Abhör-Monitörchen
Hier haben wir ein Abhörmonitörchen für einen Freund gebaut, der als Orchestermusiker und Komponist sein Unwesen treibt. Zwecks einfacher Realisierung habe ich die Waveguides zur Kontrolle des Abstrahlverhaltens der Hochtöner aus jeweils 4 Dreiecksleisten gebaut. Die erforderlichen Winkel hat ein Schreiner angefertigt. Den Bestückungsvorschlag und die Frequenzweiche verdanke ich der Firma Ars Bolandi Acoustics.
Beide Treiber sind phasengleich angeschlossen. Der Lautsprecher arbeitet sehr linear - eine notwendige Bedingung für einen Abhörmonitor. Das geschlossene Gehäuse ist mit 8L sehr kompakt.
Chassis
17er beschichtete Cellulose (Elac)
19mm Kalotte (Seas)
Frequenzweiche
Trennfrequenz ca. 2,5 kHz
Gehäuse
- 19mm MDF verstrebt
- Abmessungen: 32x21x25 cm
Bilder

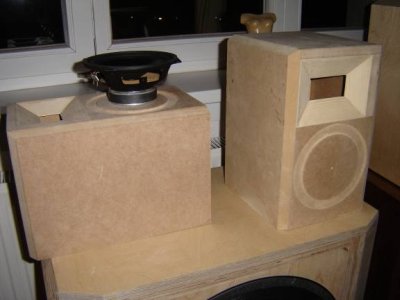

Hier erkennt der geneigte Leser einigermaßen gut den Aufbau der Dreiecksleisten-Konstruktion für den Hochtöner-Waveguide:

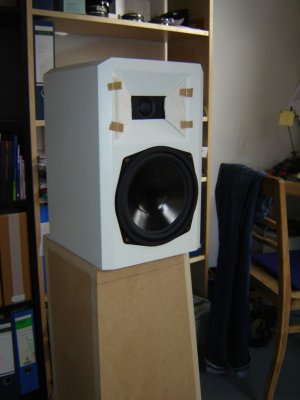

Und hier noch eine Mess-Aufbau:
|
