Die Bass-Dipole bestehen aus jeweils zwei Stück 25er Focal Polyglass-Chassis (nicht aus dem Standardprogramm von Focal) mit einer relativ hohen Güte (Qts 0,56) und einer großen linearen Auslenkung (Xmax 7,5 mm). Diese sitzen übereinander in zwei kompakten Gehäusen des “U-Frame”-Typs.
Frequenzweiche
Jeder Dipol enthält zur Entzerrung seiner Resonanzfrequenz oberhalb der Einsatzfrequenz einen passiven Sperrkreis. Er besteht aus einer niederohmigen und verzerrungsarmen Spule und mehreren parallelgeschalteten Kondensatoren.
Gehäuse
- 22mm MDF
- Zwei Kammern
- Abmessungen gesamt: B: 28, H: 65, T: oben 28, unten 34 cm
Bilder

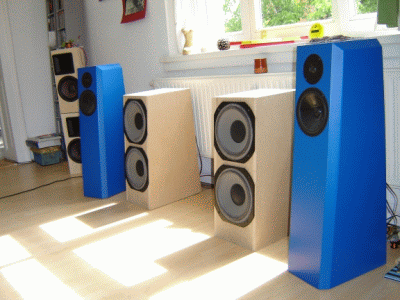

... hier ein Paar Prototypen:
Messungen

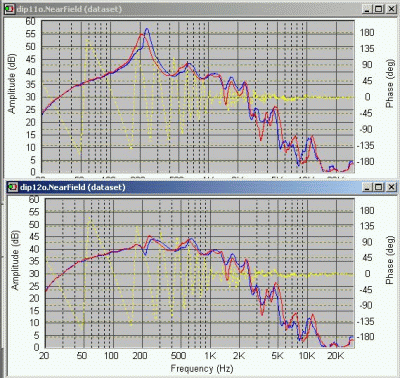

Hier zwei Messungen im Nahfeld, einmal ohne und einmal mit (vorläufiges) passives Korrekturnetzwerk für den Reso-Peak knapp oberhalb von 200 Hz. Die parallelgeschalteten Treiber sind im Baß nicht entzerrt; die rote und blaue Kurve repräsentieren jeweils einen oberen und einen unteren Treiber (separat gemessen). Die Kurvenverläufe weichen etwas voneinander ab, da die Behausungen wegen des nach hinten geneigten Gehäuses unterscheidlich tief sind (Unterschied ca. 2-3 cm) und nur ein Korrekturnetzwerk für beide Chassis existiert.
|
