BHBB (GOTR)

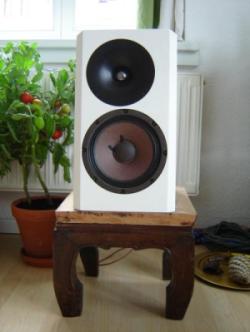

Im Herbst 2005 reifte die Idee, einen kompakten und spielfreudigen Lautsprecher zu konstruieren, der gleichermaßen für wirkungsgradstarkes HiFi und Partybeschallung geeignet ist. Den ohnehin nicht recht passenden alten Namen “GOTR” habe ich durch einen Songtitel der Band Midnight Oil ersetzt: “Bells and Horns in the Back of Beyond” ;-).
 |
Zu diesem Zweck habe ich Ingredienzen aus dem PA- und HiFi-Bereich verwendet. Der verwendete 8-Zoll-PA-Treiber erlaubt im 20-Liter-Gehäuse einen idealen Kompromiß aus Großsignalfestigkeit, Mitteltontauglichkeit und Tiefgang bis 50 Hz (f3). Den Hochtonbereich gibt eine excellente 25mm-Seas-Kalotte ab 2 kHz mit einem modifizierten Monacor-Kurzhorn wieder. Durch diese Maßnahme verfügt der Lautsprecher über eine höhere Dynamik und ein stetiges Bündelungsmaß. Dies sind sehr gute Voraussetzungen für eine tonal neutrale und agile Wiedergabe im Hörraum.
Nach der Vorstellung im HiFi-Forum ist das Konzept mit einer Seas Metallkalotte im gekürzten Monacor-Horn von anderen Anwendern (div. User im HiFi-Forum) sowie von kommerziellen Anbietern (Kirchner Elektronik, Modell OK^2) adaptiert worden. Die Anregung, generell mit Waveguides und Hörnern zu experimentieren, verdanke ich Günther (Ars Bolandi).

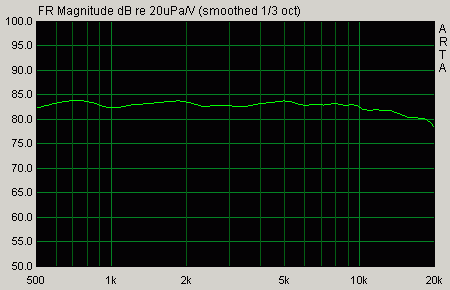

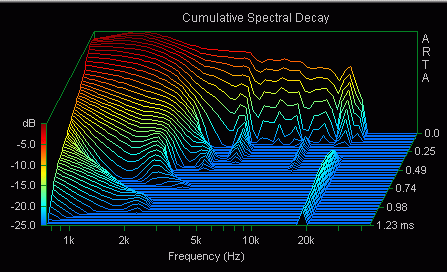

Nun ein paar Messungen:Amplitude/1m on axis und Wasserfalldiagramm
Hinweis: Abweichend von der folgenden Grafik liegt der Wirkungsgrad tatsächlich bei durchschnittlich 88-89 dB. Im Superhochtonbereich beträgt die Schallreduktion mit neuer Beschaltung (Version 2.2007) nur noch 1-2 dB:
 |
 |
Die minimale Zurückhaltung im Superhochtonbereich paßt ideal zu modernen Wohnräumen, die einigermaßen schallhart und weniger bedämpft sind.
Wer zum Anhören der aktuellen Version vorbeikommen möchte, ist herzlich eingeladen.
Chassis
20 cm PA-Tiefmitteltöner
25 mm Seas Metall-Kalotte im modifizierten Monacor-Kurzhorn
Frequenzweiche
Trennfrequenz 2 kHz
Flankensteilheit akustisch 18 dB/Okt
|
