e17

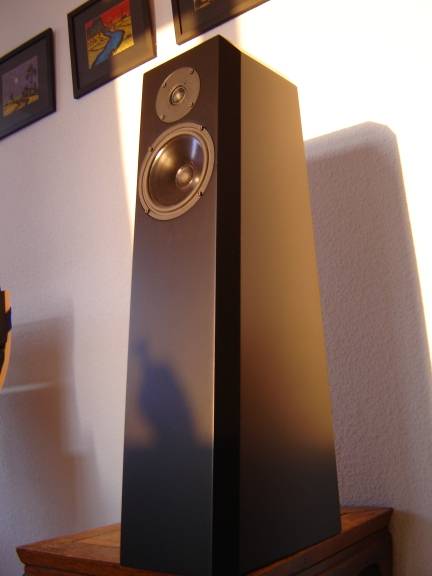

Ein kleiner Standlautsprecher ist in vielerlei Hinsicht ein prima Kompromiß und fügt sich in fast jede Wohnung ein. Die Schallwand ist um 8 Grad nach hinten geneigt, um die Abstrahlkeule anzuheben und eine kleine Laufzeitverzögerung für eine sog. zeitrichtige Abstrahlung einzurichten.

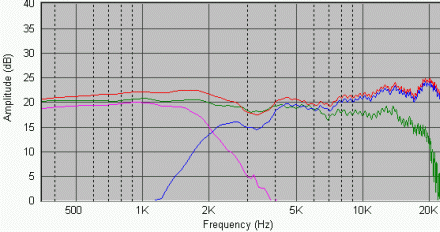

Die Lautsprecher sind ein 17er Tiefmitteltöner und eine 28mm Kalotte. Beide Treiber sind phasengleich angeschlossen. Um ein gutes Abstrahlverhalten off axis und eine hohe Auflösung zu ermöglichen, liegt die Übergangsfrequenz recht niedrig. Hier die Messungen bei 0 Grad (rot) und 30 Grad (grün), ohne Glättung:
Auf Achse (rot) tun sich im Präsenz- und Hochtonbereich zwei typische kleine Senken bei 3,5 und 7 kHz aufgrund nicht zu vermeidender Kantendiffraktionen am Gehäuse auf. Diese Einbrüche treten außerhalb der Achse (grün) nicht mehr auf. Die Messung des Hochtöners (blau) und des Tieftöners (lila) sind mit geringfügig geringerem Pegel aufgenommen und weisen auf die Übergangsfrequenz von 2,1 kHz hin.
Chassis
Vifa, Seas
Frequenzweiche
akustisch 18 dB, Trennfrequenz 2,1 kHz
Gehäuse
- 22mm MDF + 5mm Weichfaser
- Abmessungen: B 21, H 84, T 24/32 cm
- BR-Rohr auf der Rückwand
- Bedämpfung mit Schafwolle, Noppenschaumstoff, Polyesterwatte
|
